Analog-zu-Digital-Konverter-Ergänzung

für die P3-Datendemodulator-Platine

Einführung
Es handelt sich um eine vom Benutzer vorzunehmende ADC-Ergänzung für den G3RUH MKII 400 bps P3 PSK Daten Demodulator.

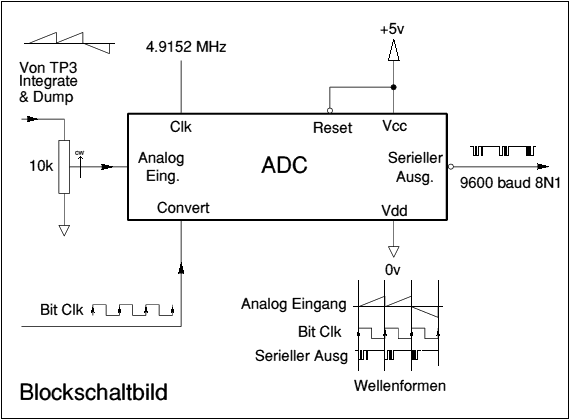

Der Input besteht aus dem Signal des Bit-Detektors an TP3, und der Output ist ein 9600-Bd-TTL-Signalstrom mit 400 Bytes/s zum Anschluss an einen MAX232 oder ähnlichen Leitungstreiber.

Auf diese Art sind die dekodierten PSK-Bits für den Computer des Benutzers nicht nur als Binärsignale (0/1), sondern auch mit zusätzlichen 7 Bits für die Qualitäts-Information verfügbar. Der 400 Byte/s-Datenstrom wird im Computer des Benutzers wie folgt aufbereitet:

Dekodieren des Standard-AMSAT-P3-Telemetrieblock-Formats. Dadurch wird durch Software ausgeführt, was sonst durch die Schaltung erfolgt, die auf Blatt 3 des P3-PSK-Daten-Demodulator-Schaltbildes dargestellt ist.
Dekodieren anderer Formate, insbesondere Forward Error Correction (FEC)-Sendungen von AMSAT Oscar-40 und zukünftigen PhaseIII-Satelliten mit 400 bps-PSK z.b. 2018 Nov 15: P4A / Es'hail-2 .

Die Autoren bekannter Programme zur Darstellung der Oscar-40-Telemetrie haben ihre Software ergänzt, um die ADC-Modifikation einzubinden. Sowohl die Standard- als auch die FEC-kodierte Telemetrie werden dargestellt.

Mitgelieferte Bauteile

Die erforderlichen Bauteile sind als Bausatz erhältlich, der folgendes enthält:

ADC-IC
16-Pin DIL IC-Fassung
6,2V-Zenerdiode
1kOhm Widerstand
10kOhm Spindel-Trimmpotentiometer
Dünner Schaltdraht
Bauanleitung

Erhältlichtkeit

Das ADC-Upgrade-Kit ist beim Kauf von integrierten und getesteten Demodulator-Boards enthalten. (i.e. frei)

Zusätzliche ADC-Informationen

Referenz FEC-Dekoder

Zurück zur Produkt-Liste

Contact

Letzte überarbeitung: 2020 Jul 05

Übersetzt durch Reinhard Richter DJ1KM SK
